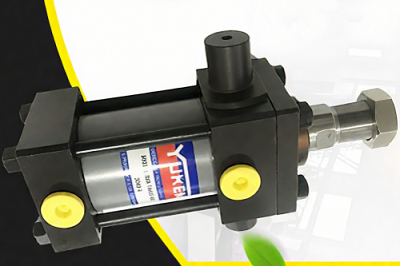

YUKEN液壓缸CJT系列提供五種主要安裝方式，適用于不同工況需求，具體如下：
1. 法蘭式安裝（FA型）
特點：通過法蘭盤與設備固定，安裝穩固，適用于高剛性需求場景。
細分類型：
前端法蘭式：法蘭盤位于缸蓋端，以內側面與機架連接，螺栓受力較小，適合推力工況。
后端法蘭式：法蘭盤位于缸底端，以外側面與機架連接，螺栓承受全部拉力，需注意法蘭剛性。
底部法蘭式（ABD標識）：如型號CJT70-FC-220B-100B-ABD-E-20，法蘭盤位于缸體底部，便于與設備底座固定。
適用場景：機床、注塑機等需要高精度定位的設備。
2. 耳軸式安裝（LB型）
特點：通過鉸軸安裝在機械軸座內，允許液壓缸軸線在一定平面內擺動，適應受力方向變化。
細分類型：
頭部耳軸式：鉸軸位于缸頭，擺動幅度小但穩定性高。
尾部耳軸式：鉸軸位于缸尾，擺動幅度大但穩定性較低。
中間耳軸式：鉸軸位于缸體中部，平衡擺動與穩定性。
適用場景：船舶舵機、工程機械等需調整位置和方向的場景。
3. 耳環式安裝（EE型）
特點：通過耳環與機械耳環用銷軸連接，允許液壓缸在某一平面內自由擺動。
細分類型：
單耳環：結構簡單，適用于輕載場景。
雙耳環：穩定性更高，適用于重載場景。
帶關節軸承耳環：可在4°圓錐角內變向，適應復雜受力。
適用場景：自動化設備、輕型機械等需靈活擺動的場景。
4. 腳架式安裝（FB型）
特點：通過頭尾兩端的凸緣與底座緊固，提供穩定支撐。
細分類型：
徑向安裝：安裝面與活塞桿軸線在同一平面，螺栓僅承受剪切力。
切向/軸向安裝：活塞桿軸線與底座底面有距離，螺栓同時承受剪切力和彎曲力。
適用場景：振動設備、重型機械等需高穩定性支撐的場景。
5. 球頭式安裝
特點：通過球頭與機械球座連接，允許液壓缸在一定空間錐角內任意擺動。
適用場景：需多角度調整的特殊機械，如機器人關節、模擬測試臺等。
安裝方式選擇建議
固定方向受力：優先選擇法蘭式或腳架式，確保活塞桿軸線與負載移動方向一致，避免側向力導致活塞桿彎曲。
受力方向不固定：選擇耳軸式、耳環式或球頭式，允許液壓缸在一定角度內擺動，減少活塞桿彎曲風險。
長行程液壓缸：需設置中間導向支撐，防止活塞桿下垂或缸筒彎曲。
