YUKEN油研DSG-01系列電磁換向閥型號：
DSG-01-3C2 , DSG-01-3C3 , DSG-01-3C4 , DSG-01-2B3 , DSG-01-2B8
DSG-01-3C40 , DSG-01-3C60 , DSG-01-3C9 , DSG-01-2B2 , DSG-01-3C12
DSG-01-3C10 , DSG-01-3C11 , DSG-01-2D2
DSG-01電磁閥采用了強力的濕式電磁鐵和5腔式閥體結構，使流路設計合理化，從而實現了世界高水平的高壓、大流量、低壓降。
●高壓，大流量
與本公司老產品相比，大幅度地提高了壓力和流量。
●最高工作壓力: 提高了約10%(31.5- →35MPa)
●油箱允許背壓:提高了約30%(16-→21MPa)
●最大流量:
提高約60%(63-→100L/min)
低壓降.
與本公司老產品相比，壓降值下降10%(1.0- +0.9MPa)，因此裝置更有效地節能。在流量60L/min，閥芯形式3C2 P→A時的值。
●小型、緊湊
即實現了高壓.大流量.低壓降，又實現了小型、緊湊化。
帶有兩個DC電磁鐵型的閥，全長有210-→205mm、重量2.2-→1.85kg。
●具備有無沖擊型
除了高壓、大流量的通用型而外，還有減小閥芯換向引起的噪聲和管道振動的無沖擊型
●動作穩定
采用高吸力電磁鐵和強力彈簧，保證了污染工況下仍有良好的動作穩定性。
●符合|P65標準 的高防塵、防水性
符合I.E.C.Pub.529.IP65、JIS C 09201P65 (防塵、防噴流型)標準，具有優越的防塵、防水性。另也具備有電纜接插件符合IP67的得爾馳(DEUTSCH)插頭型。
具備有符合各種標準的產品
可供應面向海外出口的產品有UL/CSA認定品和CE產品。
●具備有豐富的接線方式
以往的接線盒型、DIN接頭型之外，增添了按用途可選擇的適合串行轉送的M12-4銷插頭型、有助于縮短接線工時的閥體中央DIN插頭型和防水性出色的得爾馳(DEUTSCH)插頭型。
★1.使用中間位置和旁側位置的閥的詳情。
★2. N1: DIN帶通電指示燈插頭型沒具備交直整流型( 線圈型號R※)
★3.備有磷酸酯液用閥。但對磷酸酯液需要采用特殊性密封( 氟橡膠)，訂購時請?jiān)谛吞?hào)前面加[F-]。
★4.特殊接線方式具備有M12-4銷插頭型、閥體中央DIN插頭型、M 12-4銷DIN接頭型和得爾馳(DEUTSCH)插頭型.

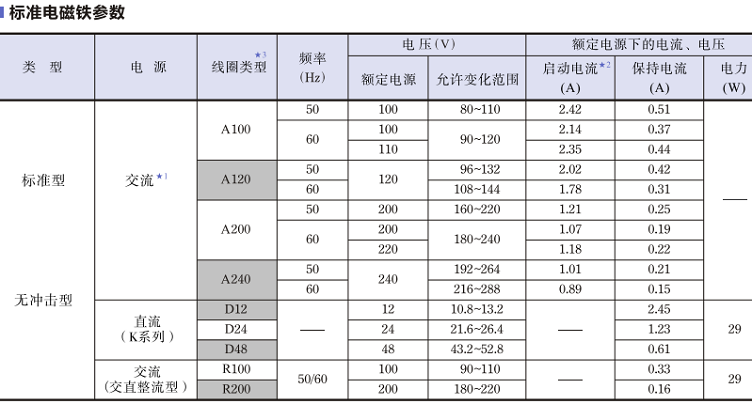

★1.交流電磁鐵
無沖擊型沒備有交流電磁鐵(A※)，使用交流電流需要無沖擊型時請選用交直整流電磁鐵(R※)型。
★2.啟動電流值
啟動電流值是最大行程時的實效值。
★3.具備有上述以外的線圈型號。詳情請和我們聯系。

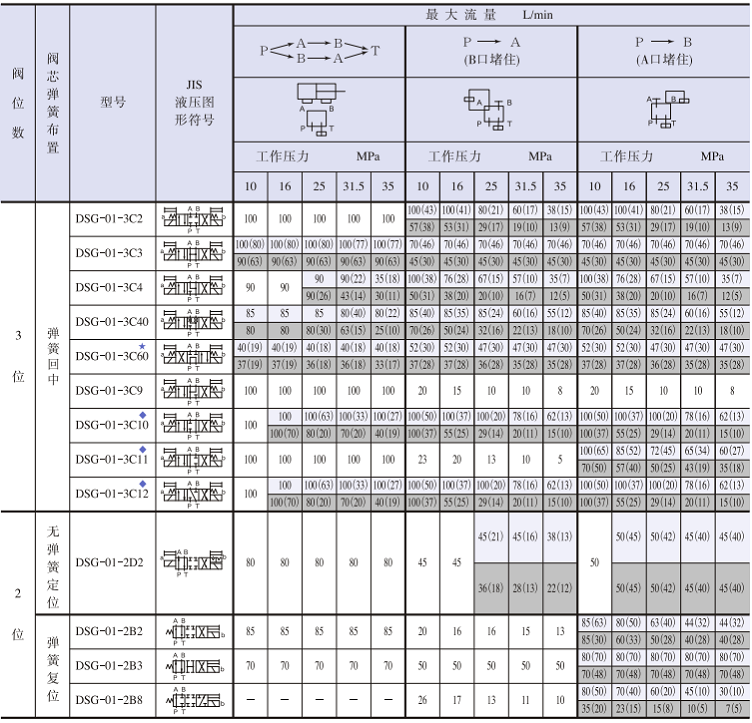

標準功能表(標準型):
交流電磁鐵: DSG-01-※※※-A※
注: 1. 上表的最大流量、頻率、電壓的關系如下述。( 但是，電壓要在允許變化范圍內)。
